Un parc machine pensé pour les petits volumes
Notre ligne est construite, machine par machine, pour les prototypes et les petites séries — là où le changement de série est la norme et où chaque carte compte.
Dans l'ordre du process
- 1

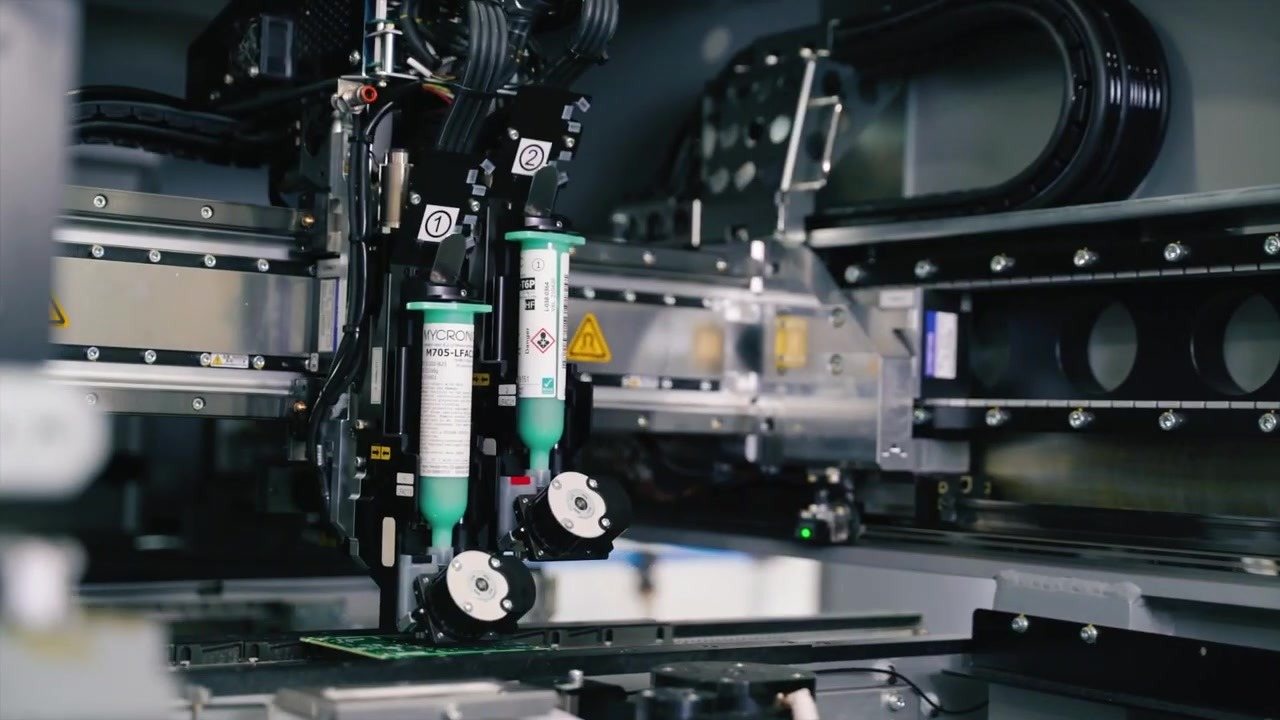

Dépôt de pâte sans outillage
Jet Printing Mycronic MY700 — la pâte à braser est déposée point par point, sans écran de sérigraphie. Aucun outillage à fabriquer, aucun coût fixe de lancement : votre prototype démarre aussi vite qu'une série installée.
- 2
Contrôle d'encrémage systématique
SPI — chaque dépôt de pâte est inspecté avant la pose. Les défauts de brasage se détectent au premier poste, pas au dernier.
- 3

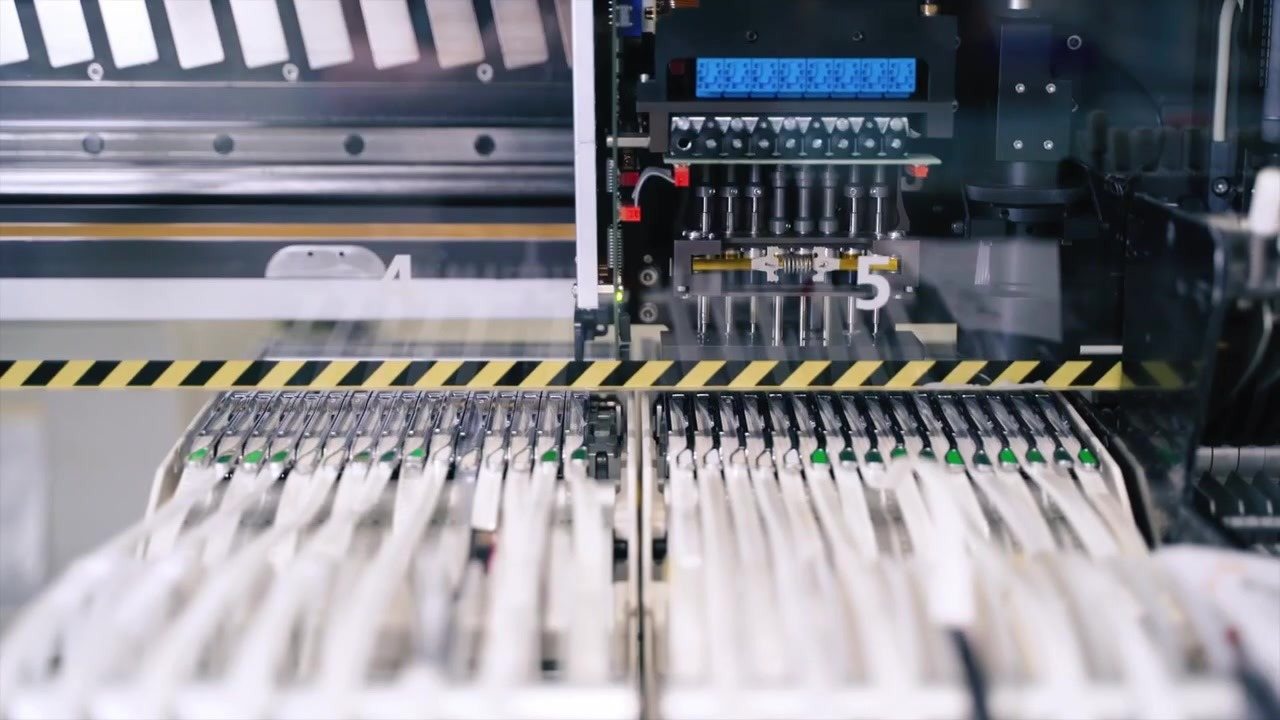

Pose automatique haute précision
Mycronic MY200 — composants CMS jusqu'aux boîtiers les plus exigeants : BGA, µBGA, LGA. La machine change de série en quelques minutes, exactement ce qu'exigent les petits volumes.
- 4
Refusion en phase vapeur
La carte est brasée dans la vapeur d'un fluide inerte (Galden®), dont le point d'ébullition plafonne naturellement la température : soudure homogène sur toute la carte, aucun risque de surchauffe — idéal pour les cartes denses, les fortes masses thermiques et les composants sensibles.
- 5
Contrôle optique AOI 3D
Chaque carte assemblée est inspectée automatiquement en trois dimensions : présence, position, polarité, qualité des joints.
- 6
Inspection Rayon X
Les soudures invisibles — sous les BGA et µBGA — sont vérifiées par imagerie X. Ce qui ne se voit pas se contrôle quand même.
L'environnement qui fait la qualité
- Composants sensibles à l'humidité — gérés selon leur niveau MSL (J-STD-033) : étuves et armoires sèches de stockage, re-conditionnement sous vide, exposition contrôlée du déballage à la pose
- Postes de câblage et montages de précision — pour tout ce qui ne passe pas en ligne : connectique, câblage filaire, assemblages mécaniques
- Rework maîtrisé — station ERSA Hybrid Rework System HR 500 : reprises et remplacements de composants, y compris BGA, en conditions contrôlées
- Programmation et tests fonctionnels — programmation de vos cibles, puis tests sur votre banc si vous le fournissez, ou en autonome : mise sous tension et campagne de mesures selon votre procédure
Le choix du petit volume
Zéro outillage au dépôt de pâte, changement de série rapide à la pose, refusion tolérante aux cartes variées : passer de votre prototype de 5 cartes à la série suivante ne coûte ni ré-outillage, ni re-qualification de process — c'est la même ligne, les mêmes réglages, la même qualité.
